EF520 软管卷盘

浏览量:
1000

EF520 软管卷盘

零售价
0.0
市场价
0.0
浏览量:
1000
Product serial number
A-A005
数量
-
+
库存:
0

For more information, please send an email or call our hotline.

产品型号:
EF520SR06H+长度
卷盘重量:
24kg
最大压力:
350bar
软管内径:
10mm
软管外径:
20mm
卷轴进口:
M22*1.5
软管长度:
30m
详细介绍
参数
产品规格
产品尺寸

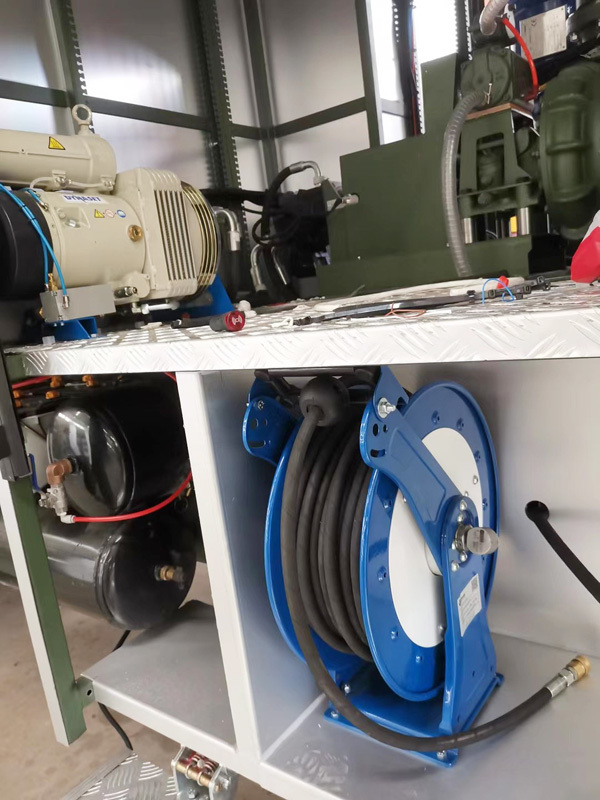

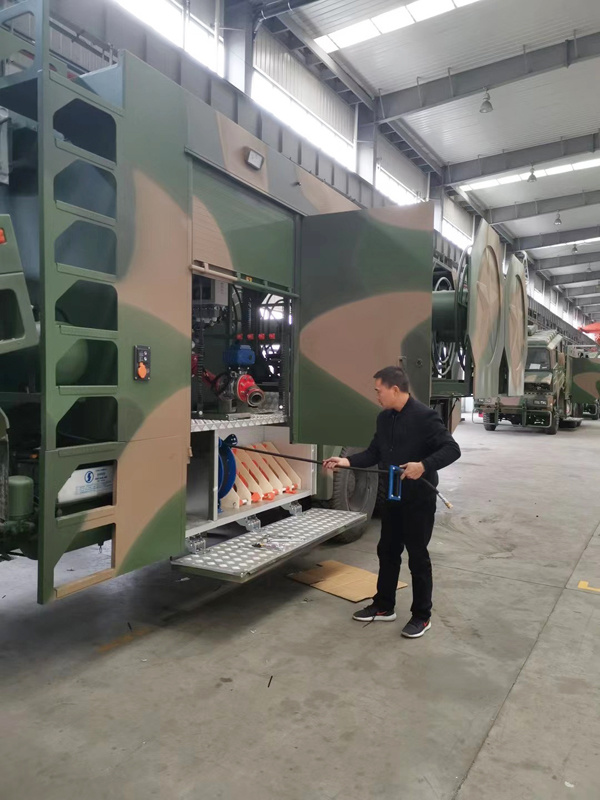

应用案例

       弹簧自回卷盘:弹簧式卷盘是通过安装在筒体内的卷簧进行机械蓄能的原理,实现自动回卷,无需其它控制元件,是目前应用最广泛,最经济的一种机械驱动回卷方式。软管或者电缆线的工作长度可通过卷盘上的棘轮棘爪进行锁定,操作非常安全便捷。卷盘设计有侧支撑和双支撑结构,出管无极可调整方向。弹簧自回卷盘应用非常广泛。工厂车间、汽车4S店、体育赛事后期保证设备、车载消防、食品设备清洗、环卫街道清洗、工程机械、随车吊、航空地勤、油料储运、军用特种车辆升降杆接地设备等上被广泛应用。

       卷盘材质可选:碳钢+镀锌+表面喷塑、碳钢喷塑+304不锈钢流道、SUS304不锈钢、316L不锈钢;其它材质接受定制;颜色:蓝色、红色、军绿色(其它颜色可选定)

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加
型号(带软管) 卷盘重量 最大工作压力 软管内径 软管外径 软管出口 卷轴进口 最大软管长度 型号(不带软管) 总重量 最大压力 对应尺寸 应用领域
kg bar mm mm 公制内螺纹 公制外螺纹 m kg bar 号码
EF520SR06H+长度 24 350 10 20 M18X1.5 M22*1.5 30 EB520SR06H 24 350 1 高压 超高压清洗
EF520SR08H+长度 24 350 13 23 M22X1.5 M22*1.5 20 EB520SR08H 24 350 1
EF520SR06L+长度 24 350 10 20 M18X1.5 M22X1.5 30 EB520SR06L 24 350 1 工业卷盘
EF520SR08L+长度 24 350 13 23 M22X1.5 M22X1.5 20 EB520SR08L 24 350 1
EF520SR12L+长度 24 350 19 30 M30X2 G3/4内螺纹 15 EB520SR12L 24 350 1
EF520SRSH+长度D20CC 26 200 19 29 M30X2 G3/4 20 EB520SRSHD20CC 26 350 1 石化(加注油)



型号(带软管) 型号(棘轮锁定) 卷盘重量 软管内径 软管外径 最大长度 对应尺寸 应用领域
kg mm mm 号码
EF520SRTH+长度 EFRW520SRTH+长度 25 8 16 25 1 氧化乙炔 工业卷盘



如需其他软管规格和长度,请咨询销售工程师或经销商。

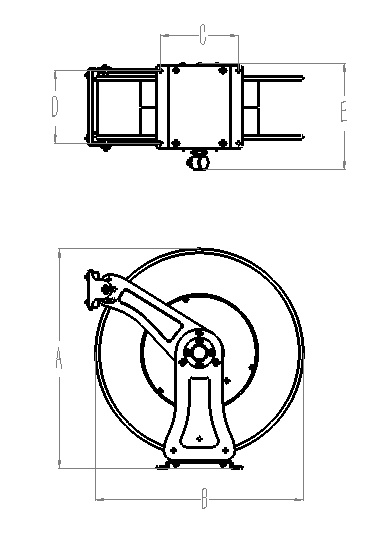

卷盘相关数据
No. 1
  mm
A 561
B 520
C 200
D 185
E 273
基座底部四个固定孔是10.5
