ES520 软管卷盘

浏览量:
1000

ES520 软管卷盘

零售价
0.0
市场价
0.0
浏览量:
1000
Product serial number
A-A003
数量
-
+
库存:
0

For more information, please send an email or call our hotline.

产品型号:
ES520SRSH+长度S10CC
卷盘重量:
26kg
最大压力:
350bar
软管内径:
10mm
软管外径:
20mm
卷轴进口:
M22X1.5
软管长度:
30m
详细介绍
参数
产品规格
产品尺寸

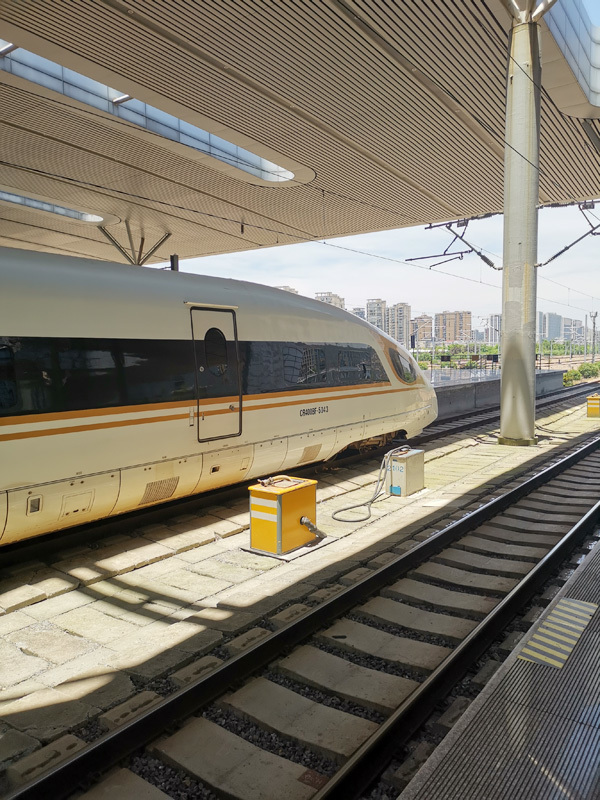

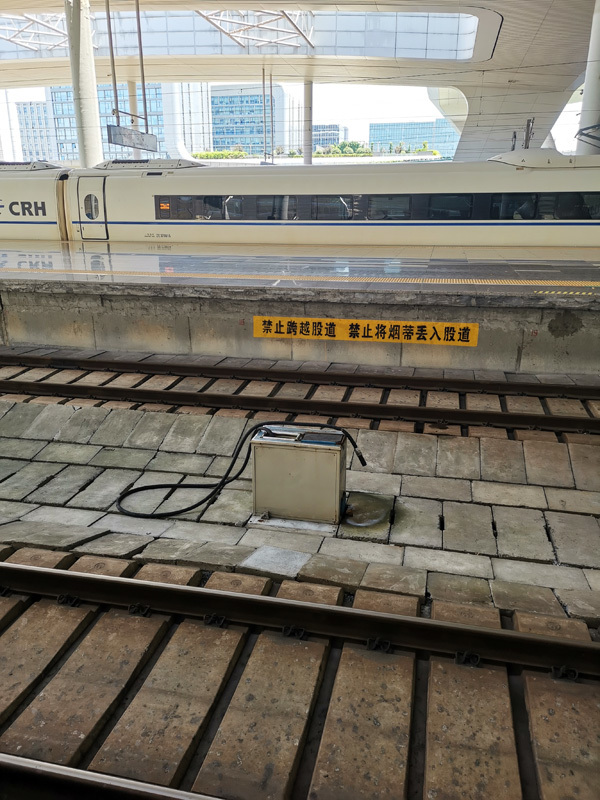

应用案例

       弹簧自回卷盘:弹簧式卷盘是通过安装在筒体内的卷簧进行机械蓄能的原理,实现自动回卷,无需其它控制元件,是目前应用最广泛,最经济的一种机械驱动回卷方式。软管或者电缆线的工作长度可通过卷盘上的棘轮棘爪进行锁定,操作非常安全便捷。卷盘设计有侧支撑和双支撑结构,出管无极可调整方向。弹簧自回卷盘应用非常广泛。工厂车间、汽车4S店、体育赛事后期保证设备、车载消防、食品设备清洗、环卫街道清洗、工程机械、随车吊、航空地勤、油料储运、军用特种车辆升降杆接地设备等上被广泛应用。

       卷盘材质可选:碳钢+镀锌+表面喷塑、碳钢喷塑+304不锈钢流道、SUS304不锈钢、316L不锈钢;其它材质接受定制;颜色:蓝色、红色、军绿色(其它颜色可选定)

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加
型号(带软管) 卷盘重量 最大工作压力 软管内径 软管外径 软管出口 卷轴进口 最大软管长度 型号(不带软管) 卷盘重量 最大压力 对应尺寸
kg bar mm mm 公制内螺纹 英制外螺纹 m kg bar 号码
ES520SRSH+长度S10CC 26 350 10 20 M18X1.5 M22X1.5 30 ES520SRSHS10CC 26 350 1
ES520SRSH+长度S13CC 26 350 13 23 M22X1.5 M22X1.5 25 ES520SRSHS13CC 26 350 1



如需其他软管规格和长度,请咨询销售工程师或经销商。

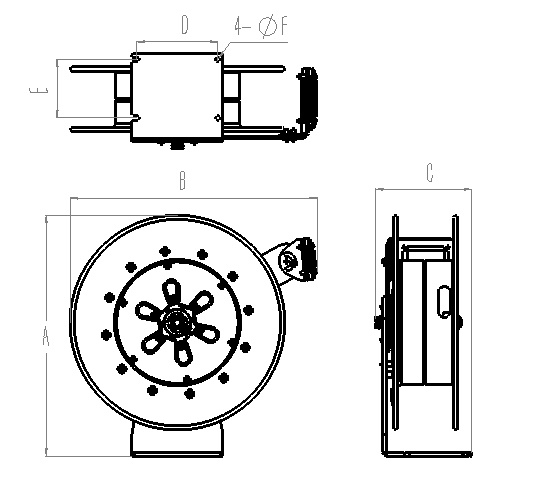

卷盘相关数据
No. 1
  mm
A 583
B 600
C 232
D 196
E 142
基座底部四个固定孔是11。
